韋林工業內窺鏡3D點云圖功能在缺陷檢測中的應用

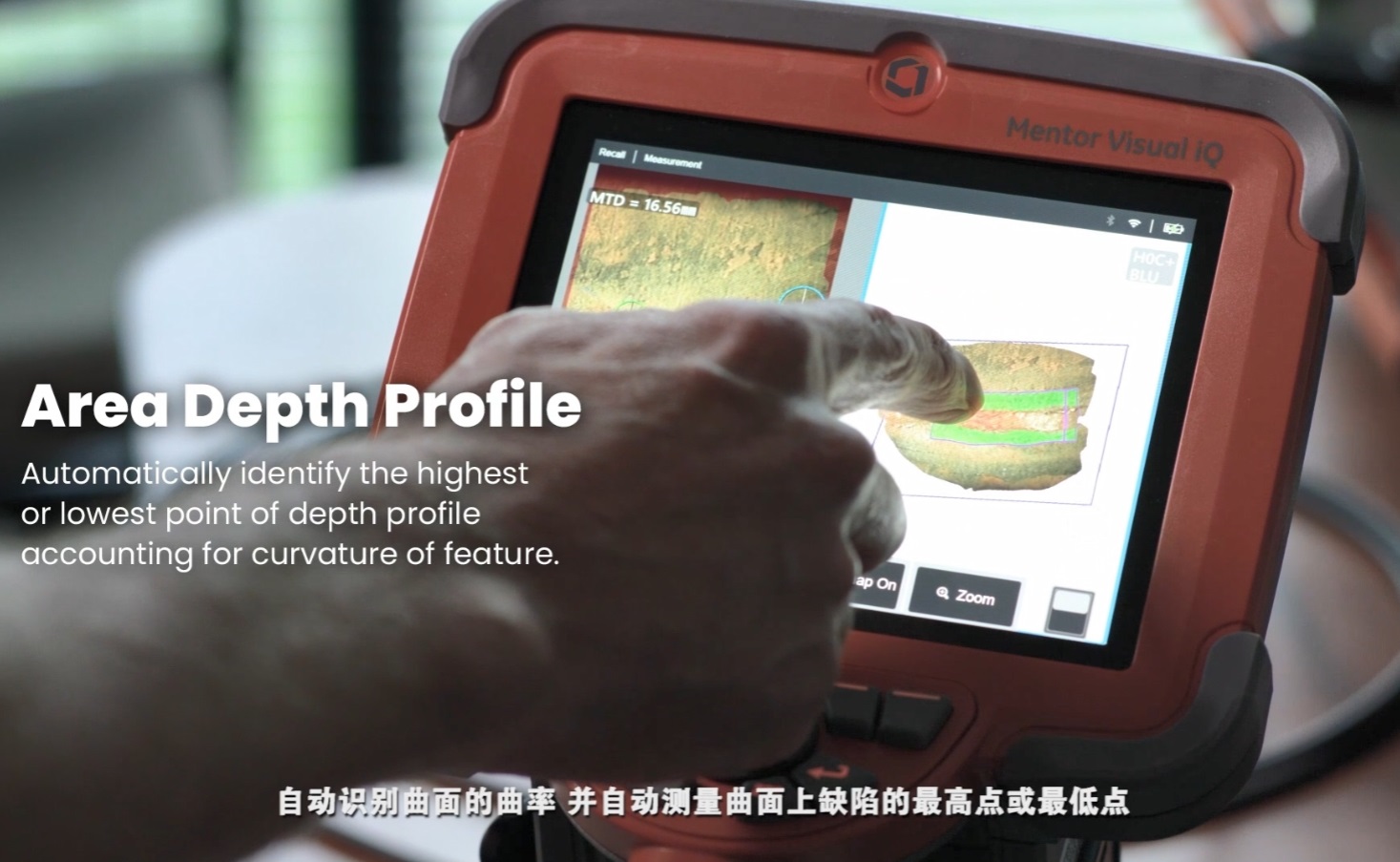

韋林工業內窺鏡提供多種視圖，幫助用戶從檢測圖像中得到更多有價值的信息，3D點云圖是其中一種。使用3D點云圖功能，可針對三維立體測量圖像查看全屏點云圖、或者與測量圖像同屏顯示的測量點云圖，通過三維立體的可視化呈現效果，多方位了解缺陷狀況，驗證測量過程，簡化測量質量的評估，讓缺陷檢測的量化分析更準確！
3D點云圖功能在缺陷檢測中的應用包括以下方面：
1. 應用對象：包括單物鏡相位掃描三維立體測量圖像和雙物鏡三維立體測量圖像，前者利用主動掃描技術獲取被測量區域的全部三維坐標數據，后者則是在捕獲檢測圖像后采用專門的處理與校準技術計算出全部三維坐標，從而可以利用三維建模技術生成3D點云圖；
2. 提供缺陷表面輪廓信息。以三維點云圖的形式實現測量的可視化，讓用戶更清晰地了解缺陷的全貌；
3. 提升缺陷測量準確性和質量。通過觀察3D點云圖，可以驗證測量光標位置并對測量質量進行評估；
4. 利用深度圖評估缺陷深度。顯示點云圖且處于活動狀態時，切換至深度圖，可通過顏色體現實際測量缺陷的深度，這對于在內窺檢測中評估蝕坑深度、裂紋深度等非常有幫助；
5. 利用基準平面為測量提供參考。點云圖中可顯示代表測量基準平面的藍色矩形平面，幫助用戶更好地評估當前測量過程；
6. 旋轉和縮放觀察。用手指在觸摸屏上滑動（或使用操縱桿）可使點云圖像在三維空間內旋轉，同理用雙手指的分離/合攏操作，可以將圖像在三維空間內放大或縮小。
使用韋林工業內窺鏡3D點云圖的小技巧：可以通過設置菜單，開啟3D透景線功能。3D透鏡線是點云圖中顯示的4條虛線，測量時，這些透景線可在點云圖中隱藏或顯示，也可在保存測量圖片時顯示或保存。使用3D透景線功能，可以為用戶提供更好的檢測感，可協助判斷檢測視野，提升檢測效率。

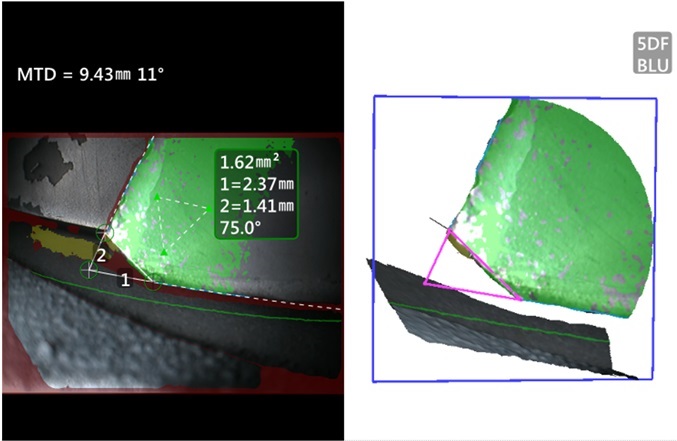

韋林工業視頻內窺鏡 XLG4-MViQ 以及 "小G4" 系列產品都可以顯示3D點云圖，如下是應用3D點云圖測量葉尖掉角的應用案例圖。3D點云圖功能是韋林三維測量工業內窺鏡的一大特色，提升了內窺測量的立體可視化、精準度、以及操控人性化，讓檢測人員更信賴缺陷測量過程及結果，提升內窺檢測質量。了解關于3D點云圖的更多信息，歡迎咨詢韋林工業內窺鏡。
