工業視頻內窺鏡相位掃描三維立體測量操作入門篇
韋林工業視頻內窺鏡MViQ(Mentor Visual iQ)具有業內先進的單物鏡相位掃描三維立體測量法，能夠?yàn)楦鞣N復雜情況下的檢測提供更為準確的測量數據。關于該測量法的具體操作步驟，本文為您做簡單的入門介紹。
1. 安裝相位掃描三維立體測量鏡頭

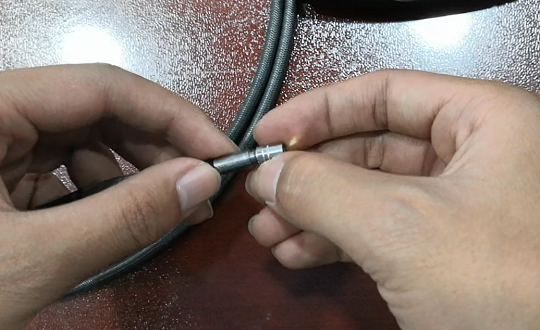

在采用MViQ工業內窺鏡開展檢測測量工作之前，先安裝專用的單物鏡相位掃描三維立體測量鏡頭（可完成觀察和測量功能），該鏡頭與普通觀察鏡頭的區別是：在左右兩邊有激光光柵，用于掃描被測物體表面的輪廓，并采用升級的新算法生成點云圖。鏡頭與探頭之間采用螺紋接口，因此可通過旋轉方式安裝鏡頭，如果看到屏幕右上角顯示信號格（對應于實時物距），就說明安裝成功了。如果未能安裝成功，可以對探頭表面進行清潔后重新安裝。
2. 捕捉測量畫面

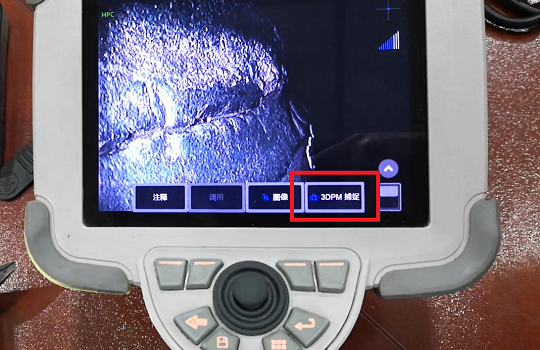

在檢測過程中發現缺陷后，要捕捉測量畫面，捕捉時要盡量保持探頭與被測物體表面的相對靜止，可以使用輔助加持工具保持內窺鏡探頭的相對靜止穩定，克服手持探頭引入的脈搏抖動等，增大捕捉成功的機率。通過按鍵或觸摸屏選擇菜單中的“3DPM捕捉”，可以看到鏡頭出光口射出紅色的激光光柵，完成捕捉測量畫面的任務后，屏幕上顯示的是可測量的定格畫面。
3. 開始測量

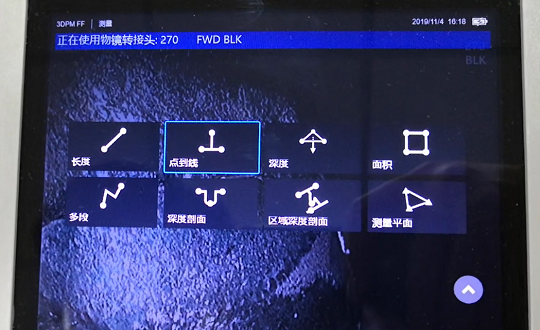

選擇菜單項“測量”，屏幕上顯示多種測量模式，包括：長度、點到線、深度、面積、多段、深度剖面、區域深度剖面、測量平面。例如，選擇“長度”可以對定格畫面中的裂紋長度進行測量。首先，使用操縱桿將出現在在屏幕上的第一個測量點放置在裂紋的最左邊，點擊確認鍵選點；這時自動出現第二個測量點，可通過同樣的方式將該測量點放置在裂紋的最右邊，并確認選點，這時會看到測量結果自動顯示在屏幕上。一幅畫面可以進行5此次測量，可以選擇“添加測量”然后采用其他模式測量。
4. 點云圖功能

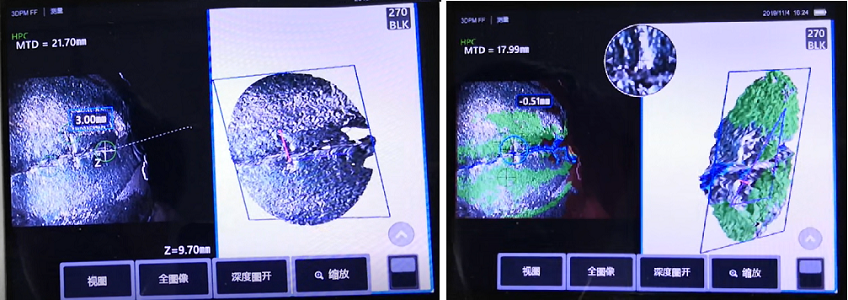

上面操作中看到的是單一的測量畫面，還可以通過點擊“視圖”-“立體聲點云”調出點云圖，屏幕左半邊顯示測量圖，右半邊顯示點云圖，點云圖采用三維建模的方式顯示被測物體的輪廓，可以通過觸屏操作旋轉點云圖，從不同角度觀看測量選點以及測量等的三維立體影像，從而能夠避免選點誤差，能夠更加直觀地了解被檢對象及缺陷的狀況。
韋林工業視頻內窺鏡單物鏡相位掃描三維立體測量操作入門篇，先為大家介紹到這里，拋磚引玉，希望您對MViQ設備的測量操作有個大致的概念。后續還會有關于各種測量模式以及如何使用點云圖的詳細介紹，敬請關注本網站的后續更新。
